功放机箱订制案例6,欢迎同行来图来样订制！

功放常用铝合金配件以散热片、机箱外壳、前面板、安装支架 / 压条、拉手 / 提手、屏蔽罩为主；主流材质是6063‑T5、6061‑T6、5052‑H32；生产以挤压 + CNC + 表面处理为核心流程。下面按类别详细说明。

一、功放常用铝合金配件总览

• 散热片（最核心）：功率管 / 功放板散热，6063‑T5 为主，挤压型材。

• 机箱 / 外壳：容纳电路、屏蔽、辅助散热，6063/6061 挤压或折弯。

• 前面板 / 背板：安装旋钮、接口、显示，6061‑T6 或 5052‑H32 厚板 CNC。

• 功率管压条 / 固定支架：确保管与散热片贴合，6061 或 6063 挤 / 车削。

• 拉手 / 提手 / 脚垫：便携、减震，6063 挤压或压铸。

• 内部屏蔽罩 / 隔板：隔离电源、信号、功率级，0.8–1.5mm 铝板折弯。

二、各配件规格与材质

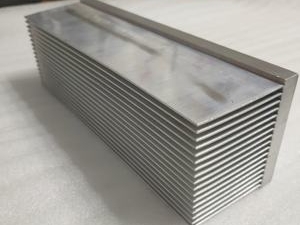

1. 散热片（Extruded Heatsink）

材质：6063‑T5（导热≈201W/m・K，首选）；大功率可选6061‑T6（强度更高）。常见规格（mm）：

• 小型（10–50W）：宽 60/80/100，高 15–25，长 50–200；齿距 4–6mm，齿高 10–20mm。

• 中型（50–150W）：宽 120/150/200，高 25–40，长 100–300；齿密 8–10 齿 / 英寸，热阻 0.3–0.5℃/W。

• 大型（150–500W+）：宽 250/300，高 40–60，长 200–500；多片拼接或一体高齿，热阻≤0.25℃/W。

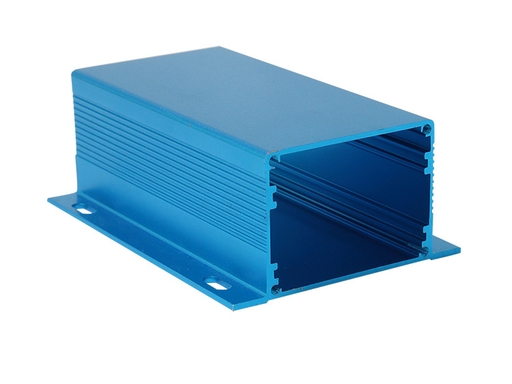

  2. 机箱 / 外壳（Chassis/Enclosure）

材质：

• 主体：6063‑T5/T6（挤压，带散热筋）。

• 面板 / 厚板：6061‑T6（强度高，抗振）。

• 折弯件：5052‑H32（韧性好，不易裂）。常见规格（mm）：

• 台式功放：宽 220/270/320，深 250/300/350，高 70/90/120；壁厚 2–3mm，底板 3–4mm。

• 模块 / 嵌入式：宽 100/160/19（1U），深 150–250，高 44（1U）/88（2U）；型材拼接，带 PCB 槽位。





3. 前面板 / 背板（Front/Rear Panel）

材质：6061‑T6（2.5–5mm） 或 5052‑H32（3–6mm）。常见规格（mm）：

• 厚度：2.5mm（前级）、3–4mm（后级 / 合并机）、5mm（高端）。

• 尺寸：与机箱匹配，宽 220–320，高 70–120；开孔公差 ±0.1mm，平面度≤0.15mm/200mm。



4. 功率管压条 / 固定支架

材质：6061‑T6（刚性好） 或 6063‑T5。常见规格：

• 压条：宽 10–20mm，厚 3–5mm，长度适配散热片；M3/M4 螺丝孔，间距 20–40mm。

• 支架：L 型或 U 型，厚度 2–3mm，用于固定功放模块与散热片。



  铝合金功率管压条

5. 拉手 / 提手 / 脚垫

材质：6063‑T5（挤压） 或 ADC12（压铸，经济型）。常见规格：

• 拉手：管状直径 12–16mm，长 100–150mm；或型材折弯，宽 20–30mm。

• 脚垫：圆形 Φ20–30mm，高 8–12mm；或方形 30×30mm，带橡胶减震垫。



  铝合金功放拉手

6. 内部屏蔽罩 / 隔板

材质：5052‑H32（0.8–1.5mm） 或 6061‑T6（1.0–2.0mm）。常见规格：厚度0.8mm（信号级）、1.2–1.5mm（电源 / 功率级）；尺寸按内部空间定制，折弯成型，带卡扣或螺丝孔。

铝合金功放屏蔽罩

三、生产制作工艺（分部件）

1. 挤压类（散热片、机箱主体、拉手）

流程：

1. 铝棒加热（480–520℃）→ 挤压机（800–3000 吨）挤出型材 → 在线风冷 / 水冷淬火。

2. 时效处理（T5：160℃×8h；T6：170℃×12h）→ 锯切定长（公差 ±0.5mm）。

3. CNC 精加工：钻孔、攻牙、铣安装面（平面度≤0.1mm）、切割槽位。

4. 表面处理：阳极氧化（本色 / 黑 / 银，膜厚 8–15μm）、喷砂、拉丝、电泳。关键控制点：模具精度（齿形一致性）、挤压温度（避免晶粒粗大）、时效硬度（HV≥95）。

2. 厚板 CNC 类（前面板、背板、厚盖板）

流程：

1. 铝板下料（激光 / 锯切，公差 ±0.2mm）→ CNC 铣削外形、开孔（旋钮 / 接口 / 显示）、倒角（R1–R3）、拉丝纹理。

2. 表面处理：阳极氧化（Type II/III）、镭雕 LOGO / 丝印字符。关键控制点：孔位精度（±0.05mm）、平面度、表面光洁度（Ra≤1.6）。

3. 折弯类（屏蔽罩、隔板、简易外壳）

流程：

1. 薄板下料 → 数控折弯（角度公差 ±0.5°，回弹补偿）→ 铆接 / 点焊固定 → 去毛刺 → 阳极氧化 / 钝化。关键控制点：折弯 R 角（≥板厚 ×1.5，防裂）、尺寸累积公差（≤±0.1mm）。

4. 压条 / 支架（车削 / 铣削）

流程：铝棒 / 型材 → 锯切 → 车削（圆压条）/ 铣削（扁压条）→ 钻孔攻牙 → 阳极氧化。

四、材质选择速查表（按场景）

五、典型功放铝合金 BOM 示例（100W 立体声）

• 散热片：6063‑T5，200×30×250mm，2 片（左右声道）。

• 机箱：6063‑T6，270×300×90mm，壁厚 2.5mm，底板 3mm。

• 前面板：6061‑T6，270×90×3mm，阳极黑，镭雕 LOGO。

• 功率管压条：6061‑T6，15×4×80mm，4 条（每管 1 条）。

• 屏蔽罩：5052‑H32，1.2mm，电源 / 信号隔离各 1 件。

六、采购与设计要点

1. 散热优先：甲类 / 大功率功放必须用6063‑T5 挤压散热片，避免压铸（导热差）。

2. 精度匹配：功率管安装面平面度≤0.1mm，否则热阻飙升、烧管风险高。

3. 表面处理：功放外壳推荐黑色硬质阳极氧化（Type III，膜厚 15–25μm），耐磨、散热好、质感高级。

4. 结构抗振：变压器重量大，机箱底板≥3mm，面板≥2.5mm，避免共振影响音质。
