铝合金控制器外壳全维度详解

铝合金控制器外壳核心优势：轻量化、高导热散热、EMI 电磁屏蔽、耐腐蚀、强度高、易密封防水，广泛用于各类电控、电源、驱动、工控设备。

一、主要应用领域

1. 工业自动化控制

PLC 控制器、伺服驱动器、变频器、运动控制模块、机床数控系统、工业 IO 模块、传感器变送盒、户外工控网关。

2. 新能源电控

光伏逆变器、储能 BMS 电池管理系统、充电桩主控、车载电机控制器、光伏汇流箱、便携式储能电源外壳。

3. 通信与网络设备

5G 基站射频单元、工业路由器、交换机、光模块、DTU/RTU 物联网网关、信号放大器屏蔽壳体。

4. 仪器仪表检测设备

温湿度控制器、水质监测仪、压力变送器、探伤设备、实验室检测仪表、手持检测仪壳体。

5. 照明与电源驱动

LED 路灯控制器、开关电源、恒流驱动、舞台灯光控制器、户外防水电源盒。

6. 安防与智能家居

门禁控制器、监控主机、光伏储能安防、楼宇自控模块、户外安防采集箱。

7. 轨道交通 / 工程机械

挖掘机控制器、电梯主板外壳、车载工控、工程机械电控单元、船舶控制盒。

型材分体铝外壳

压铸防水控制器壳

电源控制铝壳

二、常用材质与标准规格

（一）主流基材

1. 6063-T5 铝型材（最通用）挤压分体式外壳，性价比高，阳极氧化效果好，适合中小批量标准控制器。

2. 6061-T6 实心铝板 / 棒 CNC高精度、强度高，适合定制复杂腔体、密封防水高端控制器。

3. ADC12 压铸铝大批量、复杂一体腔体，壁厚均匀，适合量产变频器、充电桩外壳。

4. 5052 铝板盖板、面板折弯件，韧性好，不易开裂。

5. AlSi10Mg高端压铸，耐盐雾、强度优于 ADC12，户外新能源设备专用。

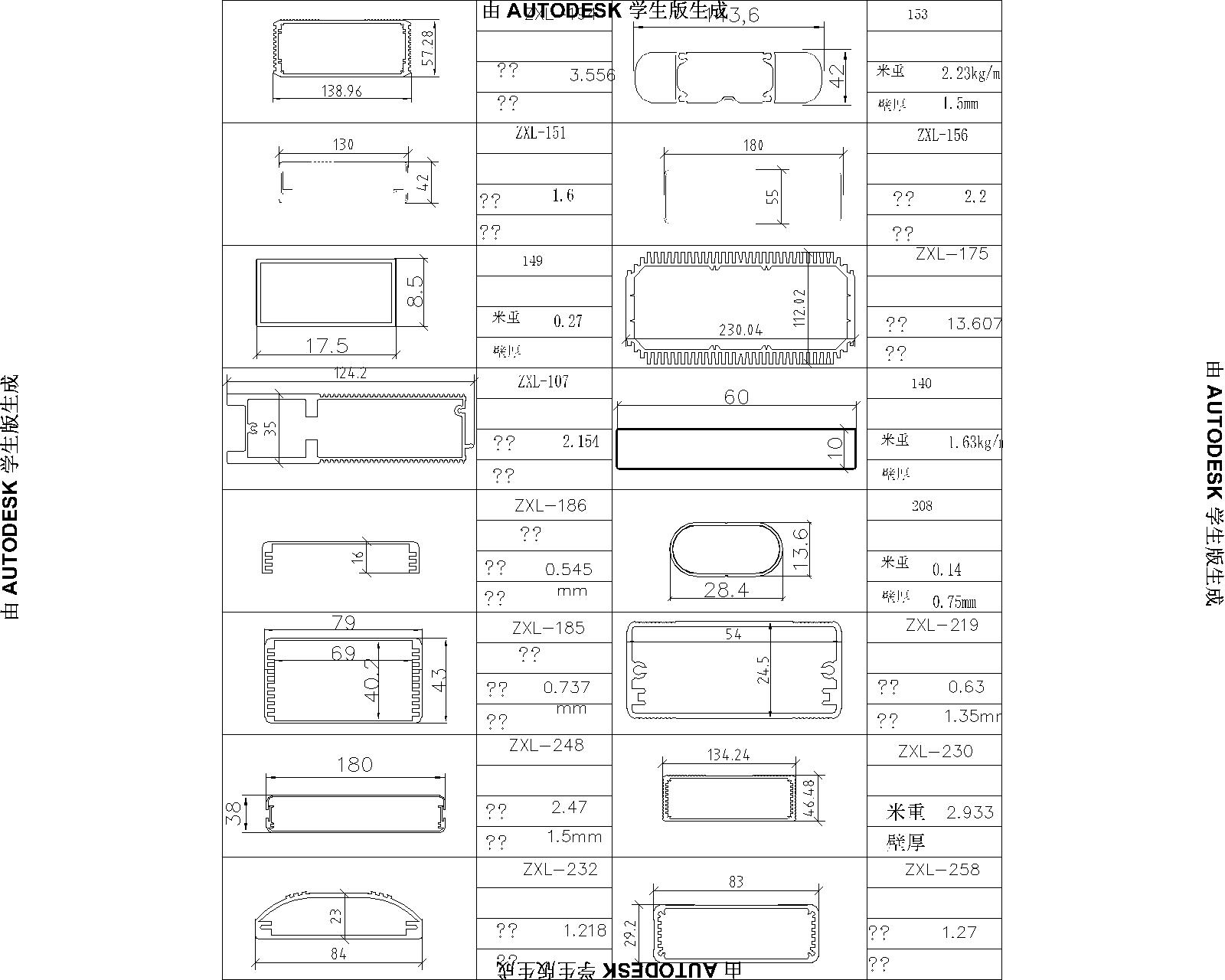

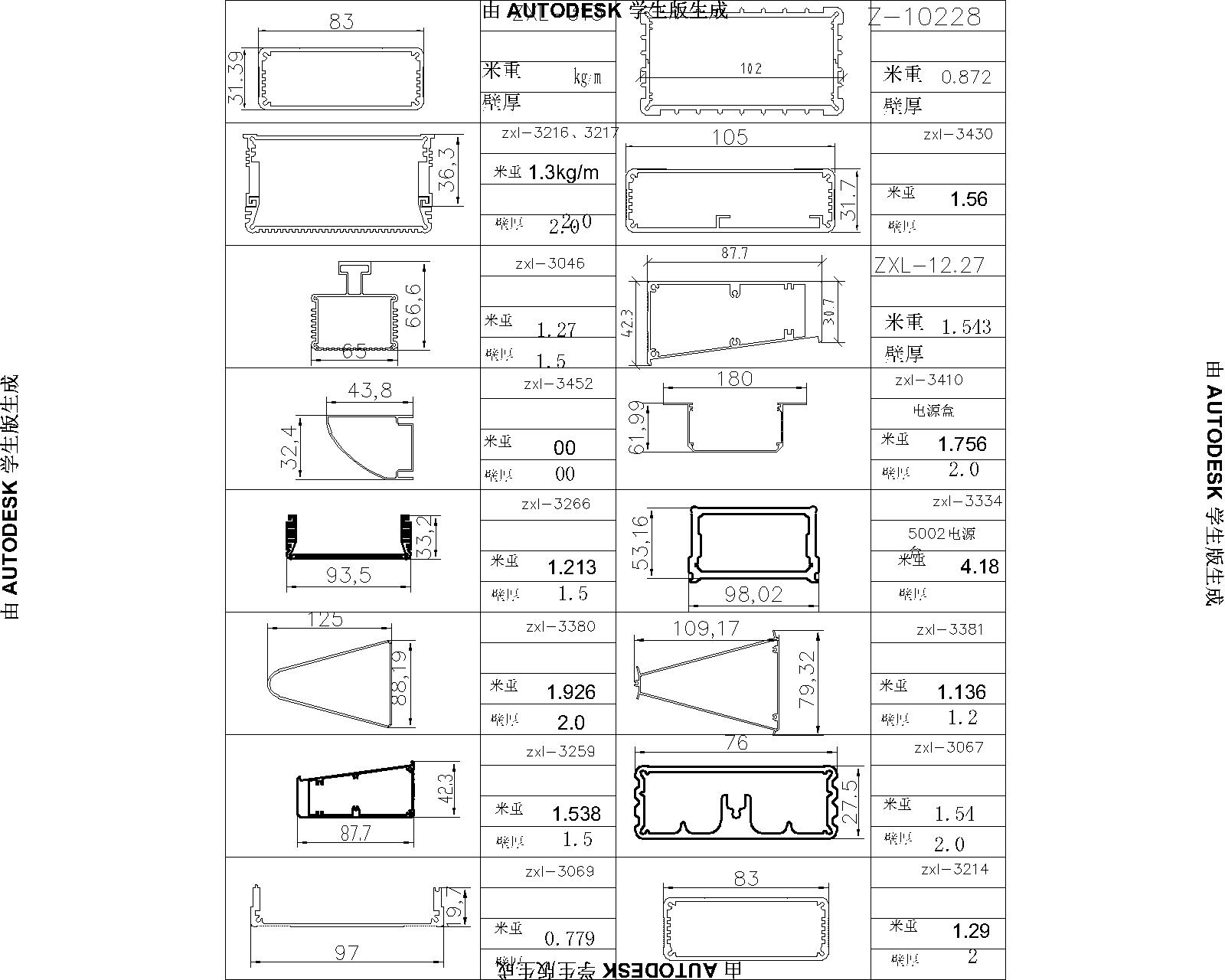

（二）型材分体式标准公模规格（行业通用）

横截面（宽 × 高），长度按需裁切（50–500mm 任意定制）：

• 34.6×25mm、50×21mm、61×36mm、76×44mm、80×45mm、98×60mm、122×45mm、137×72mm机架标准：19 英寸机柜 4U/2U/1U 机箱（482mm 标准宽度）

（三）压铸一体防水外壳常用尺寸

120×80×35、185×135×35、260×160×60、320×240×90mm，IP65/IP67/IP68 防水结构。

（四）结构分类

1. 分体挤压型材壳：上下对扣，自带 PCB 卡槽，拆装方便，成本最低；

2. CNC 一体铣铝壳：整块铝挖腔，密封、屏蔽性能最优；

3. 压铸一体壳：大批量复杂凹凸、出线口一体成型；

4. 钣金折弯铝壳：大尺寸简易控制柜盖板。

三、三大主流生产工艺及完整流程

工艺 1：挤压型材分体外壳（中小控制器、电源，最常用）

完整流程

1. 铝型材挤压成型（6063-T5 长条型材）

2. 精切定长（锯床，公差 ±0.1mm）

3. CNC 加工：端面钻孔、攻牙、出线孔、安装脚铣削

4. 去毛刺、倒角、抛光

5. 盖板激光切割 / 折弯（5052 铝板）

6. 表面预处理（除油、碱洗、中和）

7. 表面处理（喷砂 / 拉丝 + 阳极氧化）

8. 激光打标 logo、型号

9. 装配试配（盖板、密封槽、螺丝）

10. 全检、包装出货

工艺 2：CNC 一体铣削外壳（高端精密、防水控制器）

完整流程

1. 图纸 DFM 评审，生成 CAM 刀路

2. 铝块下料（6061-T6 实心铝）

3. 3/4/5 轴 CNC 粗铣内腔、外轮廓、密封台阶

4. 精加工：钻孔、攻丝、O 型圈密封槽、安装凸台

5. 振动研磨 / 手工去毛刺，R 角钝化

6. 表面前处理 + 表面处理

7. 气密 / IP 防水测试（防水款）

8. 三坐标尺寸检测、外观检验

9. 打标、包装

CNC铣铝加工

工艺 3：铝合金压铸外壳（大批量变频器、充电桩主控）

完整流程

1. 产品结构优化（拔模斜度、圆角、壁厚均匀）

2. 压铸模具开发（H13 热作钢）

3. ADC12 铝液熔炼（660–700℃）

4. 高压压铸成型、冷却脱模

5. 冲切去除浇口、飞边

6. CNC 精加工密封面、螺纹孔（压铸尺寸精度不足部位）

7. 抛丸清理表面气孔、氧化皮

8. 表面处理（喷粉 / 硬质氧化）

9. 气密、盐雾、尺寸检测

10. 批量出货

四、主流表面处理方式（按应用场景区分）

1. 阳极氧化（行业首选，分两类）

• 普通阳极（Type II，5–25μm）喷砂 / 拉丝后氧化，银色、黑色、灰色、金色、蓝色；耐摩擦、保留金属质感，EMI 屏蔽导电良好；室内工控、电源通用。执行标准 GB/T 8013.2。

• 硬质阳极（Type III，25–75μm）超高硬度、耐磨、耐盐雾，户外、车载、恶劣机床环境，厚度高但难染色，多黑色 / 本色。

2. 粉末喷涂（聚酯 / 环氧粉，60–120μm）

静电喷涂高温固化，上千种 RAL 色，遮盖瑕疵，UV 耐候强，户外防水壳体；缺点：表面绝缘，屏蔽导电差，接地需预留裸铝接触面。

3. 机械预处理（前道工序，搭配氧化 / 喷涂）

• 喷砂：哑光均匀磨砂，Ra1.6–6.3，提升膜层附着力；

• 拉丝：直纹 / 乱纹金属纹理，消费级、高端仪器外壳；

• 抛光：镜面高光，高端手持控制器；

• 抛丸：压铸件专用，清理压铸气孔、氧化皮。

4. 化学转化膜（铬化 / 无铬皮膜）

薄膜＜1μm，导电不绝缘，用于需要电磁连续接地的屏蔽接缝，配合阳极使用，提升盐雾性能。

5. 其他特殊工艺

电泳漆、导电镍电镀、激光打标、UV 印刷铭牌、局部绝缘涂层。

五、完整检验标准（国标 + 行业通用检测项）

1. 尺寸精度检验

• 标准依据：GB/T 18004、ISO 2768-2

• 检测工具：卡尺、千分尺、三坐标 CMM、高度规

• 公差要求：外形总长 ±0.3mm；安装孔 / 密封槽关键尺寸 ±0.05~±0.15mm；螺纹孔通止规全检；壁厚偏差 ±0.1mm。

2. 外观检验（D65 标准光源 1200lux 目视）

无明显划伤、麻点、色差、流痕、漏氧化、涂层气泡脱落；边角无崩角、毛刺；拉丝 / 喷砂纹理均匀；压铸件无冷隔、气孔、裂纹。

3. 表面膜层性能

1. 膜厚：涡流测厚仪；普通阳极 8–15μm，硬质氧化≥30μm，喷粉 60–120μm；

2. 附着力：百格测试（GB/T 9286），划格后胶带拉扯无脱落；

3. 硬度：阳极氧化维氏 HV≥300，硬质阳极 HV≥450。

4. 耐腐蚀可靠性（核心）

• 中性盐雾 NSS：GB/T 10125-2021、ASTM B117室内阳极：48–96h 无白锈；户外硬质氧化 / 喷粉：500–1000h；新能源车载 1000–2000h。

• 湿热循环、UV 紫外线老化（户外设备必测）。

5. 密封防水性能

依据 IEC 60529，IP54/IP65/IP67/IP68 防水等级测试；浸水 / 喷淋气密测试，无渗水漏气。

6. 电磁与装配测试

• 接地导通性：外壳接缝导电连续（转化膜工艺专用）；

• 装配适配：盖板、PCB、端子、密封圈配合无卡滞，螺丝锁附顺畅；

• 振动 / 跌落测试：车载、手持控制器必做，无开裂、螺丝松动。

7. 材质环保标准

RoHS 2.0、REACH，无卤素检测（通信、出口设备强制）。

8. 压铸件专项探伤

X 射线无损检测，内部气孔、缩松、裂纹管控，高压防水壳体气孔率≤1%。
